刀400でナンバーホルダーを購入した際に付いてきたLEDウインカー。
リヤはそのまま使用しましたが、フロントは分解して基盤だけ使用し、現状のウインカー内に埋め込みました。ちと斜めに……σ(^_^;)
LEDウインカー消費電力の記載がなかったが、やはりノーマルのウインカーリレーではハイフラ状態(>_<)
消費電力が少ないため、今のままでは電流が流れ込み、左右どちらにウインカー出してもハザード点灯。゚(゚´Д`゚)゚。
※ノーマルの回路もウインカー出した時に左右どちらにも電流が流れます。電球はある程度の電流が流れないと点灯しません。その特性を利用して回路がつくられ、電球に合わせてウインカーリレーの容量が決められています。
付いて来たウインカー、なんとシーケンシャルウインカーで試しにヘリ用Lipoの4S(14.8V)に繋いで点灯させたら、ちゃ〜んと流れて点灯してるじゃあーりませんか( ̄∀ ̄)

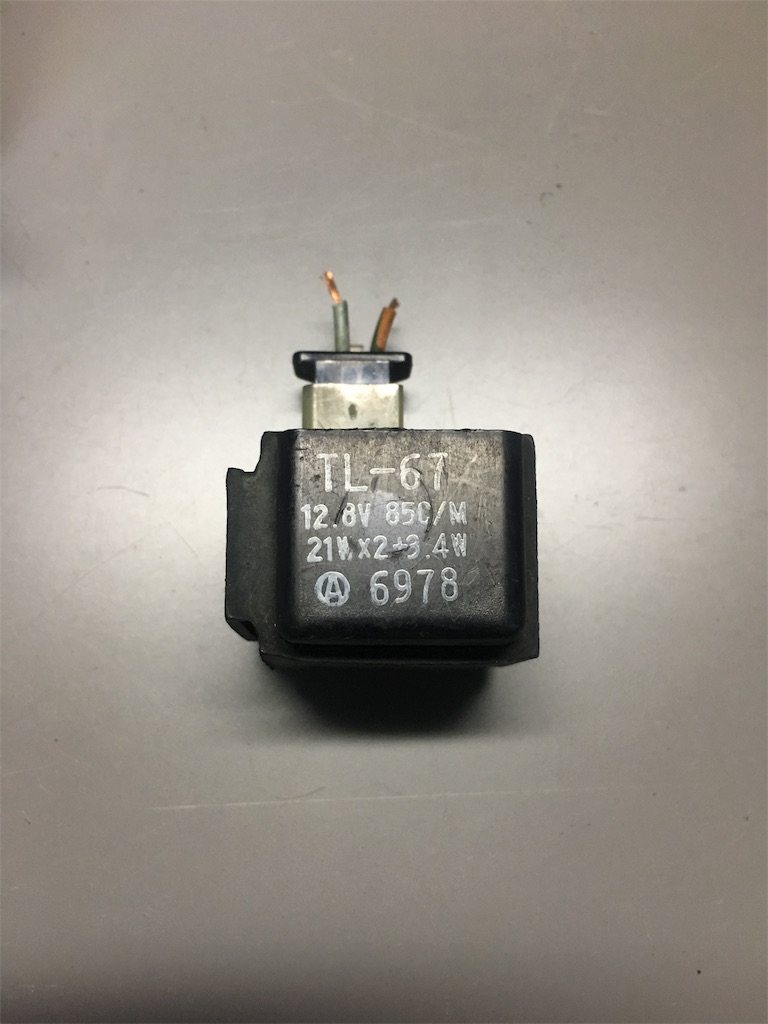

『勝手に流れて点灯するなら、リレー要らないんじゃない⁉️』って事でウインカーリレー取って短絡。
次は回り込みを解消するため……
本来なら電流の流れ込みを防止する、整流ダイオードを使用するが、手元に無い(~_~;)

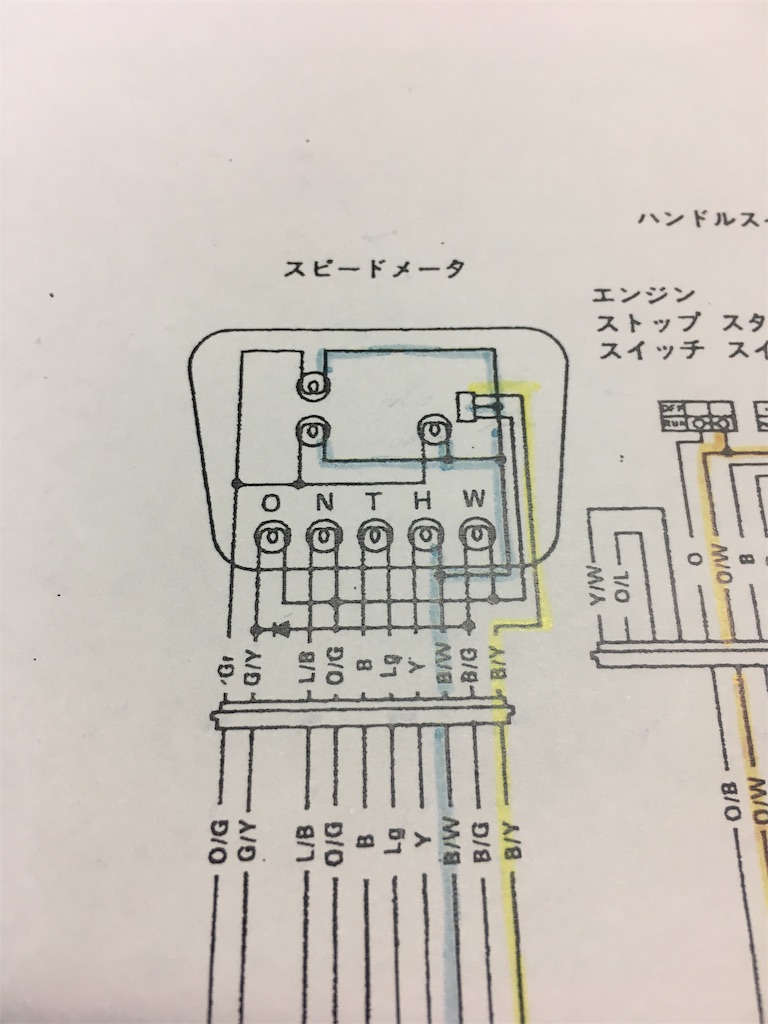

買いに行けば良いが面倒だったので、手っ取り早くメーターへ繋がるコネクタの右ウインカー配線を引き抜いて(また戻すためピンを外す)回り込みを防止。(^-^)
※400刀では回路上、回り込みが起こる所はメーター内のランプ。
※Lg配線(B配線でも構わない)
これでリレー無しでもウインカーは出せますが、メーター内のウインカーランプは不点灯です。

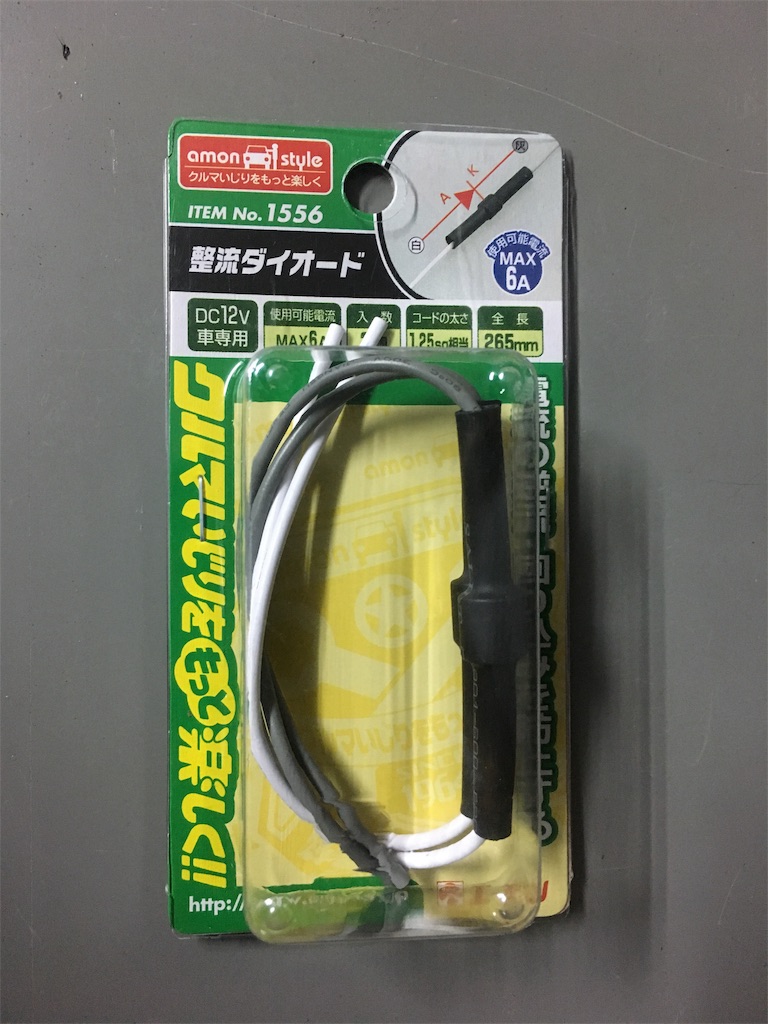

やはりちゃんとしましょうって事で整流ダイオードは泣く泣く購入。(こんなん¥10もしないのに〜)
ウインカーリレーは……
LED対応のリレー、値段高すぎ‼︎(~_~;)
¥3,000超えてるなんてあり得ない( ̄◇ ̄;)
ボッタクリもいいとこ。
今いる、すぐいる、たくさ〜んいる(^-^)
って時でも買いませんし、買えません(^_^;)
って事でまたまたポチっとな( ´Д`)y━・~~
周波数も可変できて購入価格は¥104。
もちろん送料無料d(^_^o)
まだ届きませんが、リレーの値段ってこんな感じです。もっと安く売ってるのもありますので探して見てはいかが❓(^O^)/
